對于熱工控制儀表，在設計時就應力求做到通用化和相互兼容。通用化是指同一臺儀表可以來顯示或控制不同的參數，盡管被測的參數千差萬別，不論它們的變化范圍如何，雖然所用的傳感器、變送器、轉換器不一樣，但顯示儀表卻完全相同，目前這些技術在顯示儀表上已成熟應用。相互兼容(也稱可互換性)是指不同系列或不同生產廠家的儀表能夠共同使用在同一檢測控制系統中，彼此配合，共同實現系統的功能。如能做到通用化和相互兼容，就能改善控制儀表及其部件的互換性，減少備品備件，在生產工藝流程改變時，原有儀表中的大多數都能物盡其用，節省改建的投資。



　　以前廣泛使用的電動或氣動單元組合儀表具有很好的通用性，不僅其顯示單元和控制單元是通用的，甚至像差壓變送器這樣的變送單元也可以用于壓力、流量、液位、密度和力等多種信號的測量。比如智能溫度變送器設計成既可以配熱電偶，也可以配熱電阻，既可以測或一個點的溫度，也可以測量幾個點的溫度(通常被稱為溫度遠傳監測儀)或溫差，其測量范圍和零點都能自由調整。通用化不但使儀表制造廠減少了品種規格，還給用戶帶來靈活方便、一物多用的好處。



　　在火電廠中，安裝在控制室的DCS系統要與安裝在生產現場的壓力變送器、執行器等進行信號連接，要做到通用性和相互兼容，必須統一儀表間的信號制式，無論模擬信號還是數字信號都應該標準化。



　　信號制是指在成套系列儀表中，各個儀表的輸入、輸出信號采用何種統一的聯絡信號問題。只有采用統一信號，才能使各個儀表間的任意連接成為可能。



　　1、模擬氣動信號標準



　　GB/T 777-2008《工業自動化儀表用模擬氣動信號》中規定：模擬氣動信號下限值為20kPa，上限值為100kPa



　　2、模擬直流電流信號標準



　　GB/T 3369.1-2008《過程控制系統用模擬信號第1部分：直流電流信號》中模擬直流電流信號(負載電阻為0-300Ω)的規定見表1表1模擬直流電流信號



　　3、電模擬信號



　　電模擬信號有直流電流、直流電壓、交流電流和交流電壓四種。從信號范圍看，下限可以從零開始，也可以不從零開始(即有一個活零點)，上限也可高可低。如何確定統一信號的種類和范圍，對整套儀表的技術性和經濟性有著直接影響。下面昌暉儀表對直流電流、直流電壓進行分析比較。



　　3.1直流電流信號



　　直流電流信號是目前使用*廣泛的信號類型，它具有以下優點：



　?、僦绷鞅冉涣鞲蓴_少



　　交流容易產生交變電磁場的干擾，對附近儀表和電路有影響，外界交流干擾信號混入后與有用信號形式相同，難以濾波；直流信號就沒有這個缺點。在信號傳輸中，直流不受到交流感應影響，易于解決儀表的抗干擾問題。



　?、谥绷餍盘枌ω?fù)載的要求簡單



　　交流有頻率和相位問題，對負載的感抗或容抗敏感，使得影響因素增多，計算復雜；直流電路只考慮電阻。直流不受傳輸線路的電感、電容及負荷性質的影響，不存在相位移問題，使接線簡化。



　　③采用直流信號便于進行模數轉換和統一信號，便于等現場儀表與壓力變送器數字儀表配用。



　?、苤绷餍盘柸菀撰@得基準電壓。因此，世界各國都以直流電流和直流電壓作為統一信號。



　　3.2直流電壓信號

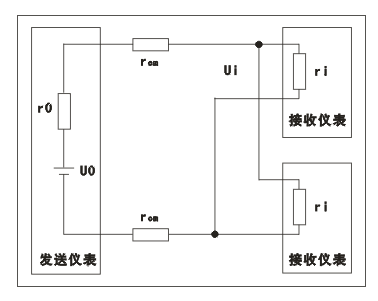

　　用直流電壓信號作為聯絡信號時，如果一個發送儀表的輸出電壓要同時輸送給幾個接收儀表，則幾臺接收儀表應并聯連接，如圖1所示。



　　發送儀表的輸出電壓要同時輸送給幾個接收儀表，則幾臺接收儀表應并聯連接



　　采用直流電壓信號需要注意兩點：



　?、贋闇p少傳輸誤差，要求發送儀表內阻r0及導線電阻Rcm足夠小。若遠距離傳輸電壓信號，則增大了的Rcm值勢必對接收儀表電阻ri提出過高的要求，而輸入阻抗高將易于引入干擾，因此直流電壓信號不適于作遠距離傳輸?shù)男盘枴?/div>
